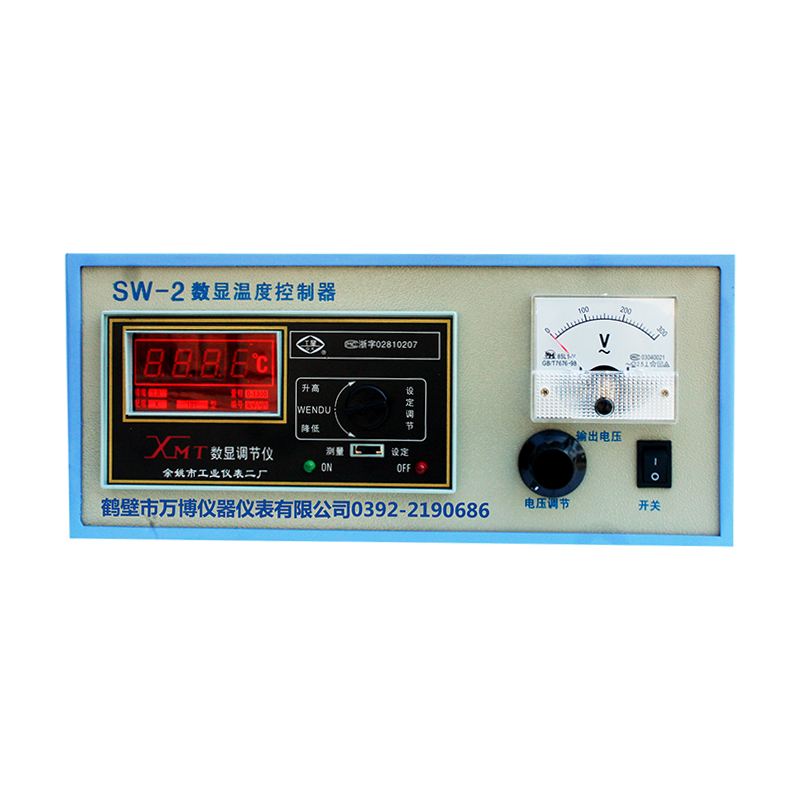

數顯溫度控制器

一、概述

SW-2型數顯溫度控制器用于配合箱形高溫電阻爐、定硫爐及其它電加熱設備，實現對爐內溫度的自動控制，以適應不同的試驗項目對升溫速度和溫度的不同要求。其主要特點有：

1.溫度設定與測量采用數字顯示，直觀準確

2.采用雙向可控硅控制輸出，切換無觸點，具有使用壽命長，無噪音等優點。

3.具有   PID調節功能，能有效克服爐溫過沖現象，使溫度控制更準確。

4.輸出電壓無級調節，可適應不同的升溫速度要求。

二、主要參數

1.輸入電壓：220V±10%,50HZ

2.輸出電壓：0～220V連續可調

3.最大允許負載：5KW

4.精度等級：0.5級

5.配用電偶：鎳鉻-鎳硅，K值，0～1000℃

6.工作環境：0～40℃，相對濕度≯85％

三、使用方法

1.使用前應首先檢查控制器的內部接線是否脫落，如有松動應按原理圖接好，可控硅管殼與散熱器應接觸良好，保證

元件工作是散熱正常。

2.控制器不應放置在具有劇烈震動的場合，控制器內部應保持清潔。

3.按電控器上所標輸入（220V），輸出位置，將電源與負載接好。

4.控制原理圖見下圖

5.打開電源開關鍵，工作指示燈亮，表示電源已接通。

6.順時針轉動電壓調節選鈕，使電壓表指示到合適強度(220v),撥動”數顯調節儀”右下方開關到設定（OFF）后, 順時針轉動開關上面的調節選鈕，使溫度顯示到需要設定值；設定后，開關撥到測量（ ON），綠燈亮開始工作，溫度達到設定值后紅燈亮，停止工作。
